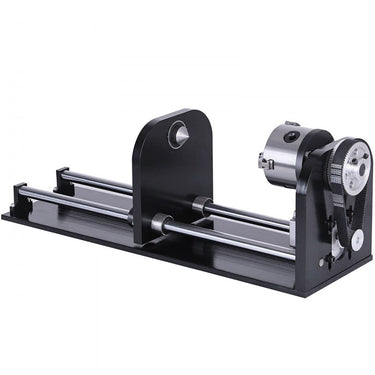

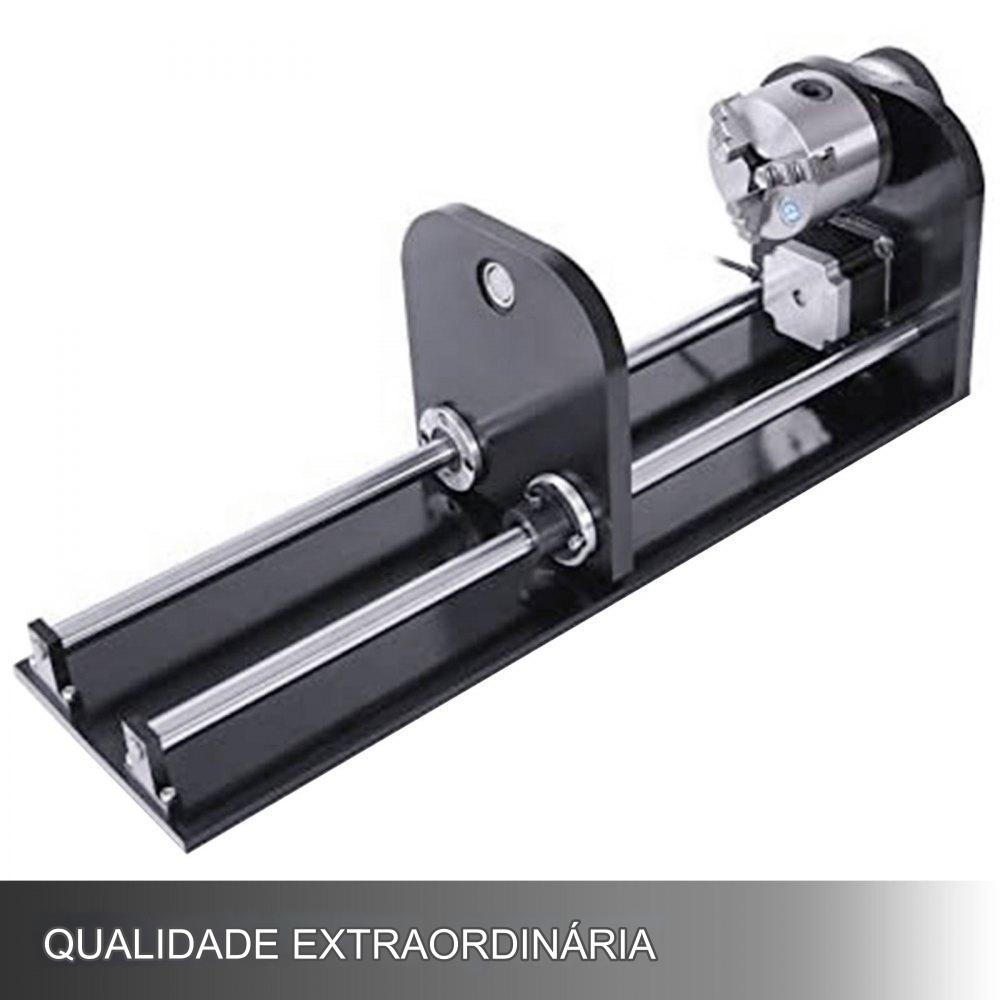

Eixo Rotativo de 80mm para Máquina de Gravação a Laser
Descrição do Produto
O eixo de giro do roteador tem as seguintes especificações técnicas:
- Forma do dente: MXL
- Número de dentes: z = 20
- Divisão dos dentes: p = 2,032
- Circuito de divisão: φ12,936
- Circuito externo: φ12,428 ± 0,003
- Razão: 1:2,5 síncrono
- Indução do disco de correia: 1,8 N
Este eixo de giro do roteador é equipado com um novo motor de quatro fios de quatro fios 57-2A, que oferece controle estável, posicionamento preciso e alta taxa de conversão de torque.

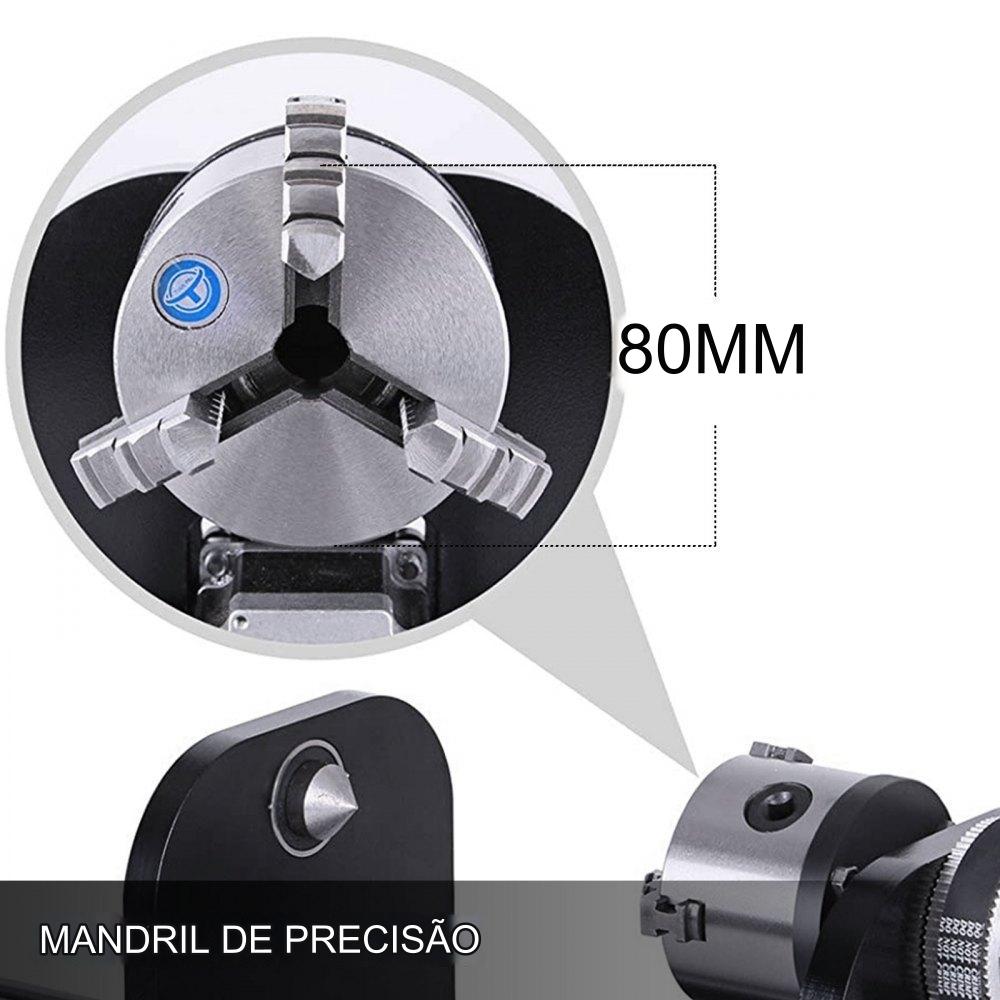

A alimentação de fixação de 80 mm possui alta precisão e boa durabilidade, adequada para diferentes tipos de materiais. Após o processamento especial, o feed de fixação é resistente à ferrugem.
O cock de alta precisão instalado na laje do piso permite ajustar livremente o comprimento do dedal conforme necessário, proporcionando resistência e resistência ao desgaste.
A base da máquina CNC é espessada para garantir uma boa estabilidade durante a operação.
Outras especificações técnicas do produto são:
- Tensão nominal: 2,07 V corrente contínua
- Resistência de fase (20 ℃): 1,38 × (1 ± 15%) ω / fase
- Torque estático máximo: ≥780mN.m
- Vibração (visão do eixo): direção A-Ab-B no sentido horário
- Frequência máxima de marcha lenta: ≥2500pps
- Rigidez dielétrica: Ac600v / 1ma / 1s
- Inércia do rotor: 220 g
- Ângulo de passo: 1,8 °C ± 0,09 °
- Corrente nominal: corrente contínua 1A / fase
- Indutância (1 kHz): 30 × (1 ± 20%) mH / fase
- Torque de retenção: 320 g.cm Ref. No.
- Frequência máxima de partida a vazio: ≥1500 pps
- Resistência de isolamento: ≥100 MΩ (DC 500 V)
- Grau de isolamento: B
- Peso: 0,8 kg
- Material da polia: H62
- Dimensões do produto: 152 × 4500 × 178 (A / C / L mm)
