Trilho Linear de 1000mm com 4 blocos SBR20UU.
Descrição do Produto

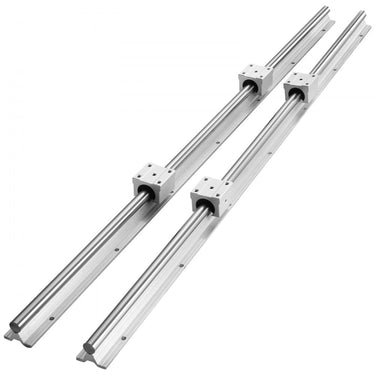

Este conjunto de trilhos guia lineares SBR é composto por dois trilhos guia SBR20 de 1000 mm de comprimento e quatro blocos deslizantes SBR20UU. Cada bloco deslizante é capaz de suportar uma carga dinâmica de até 882 N e uma carga estática de até 1370 N.

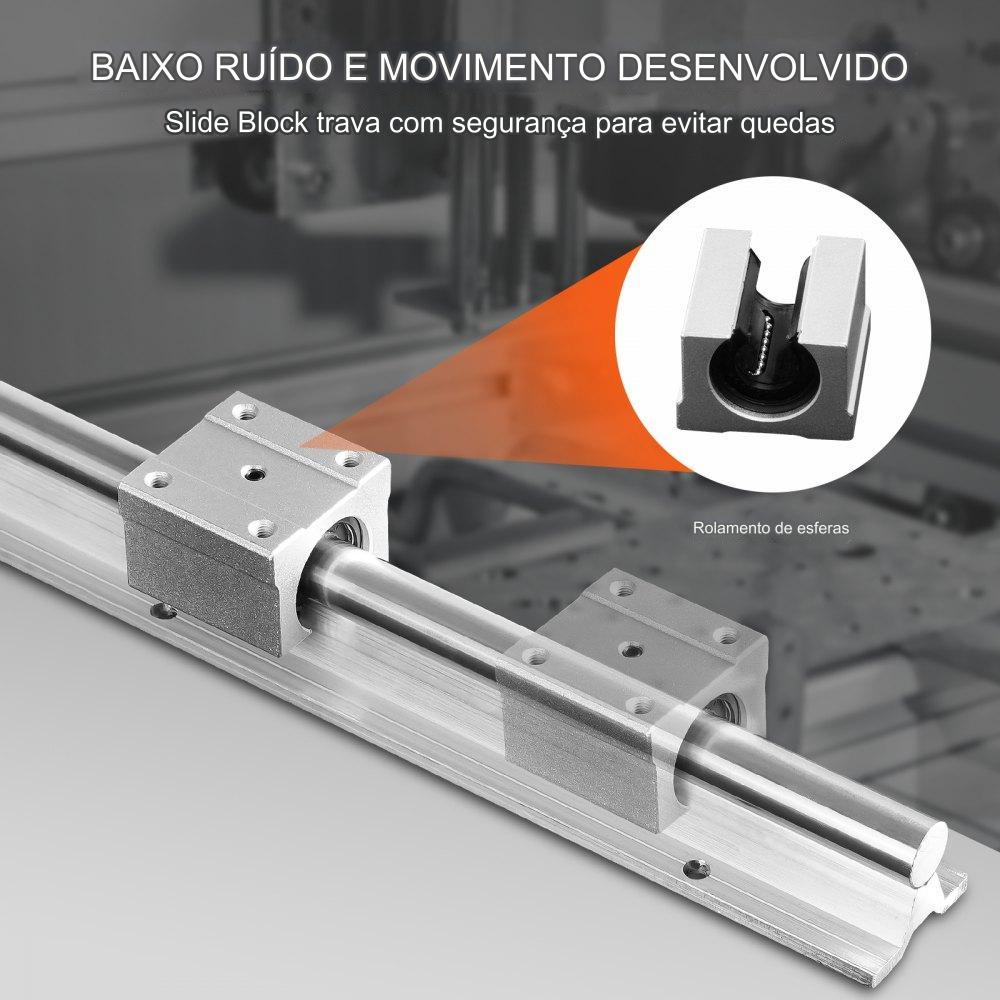

O trilho guia linear é fabricado em aço carbono e alumínio, com uma superfície cromada que proporciona resistência à ferrugem e alta durabilidade. Os quatro blocos deslizantes são feitos de alumínio e possuem rolamentos de esferas embutidos, o que permite um movimento suave e livre de obstáculos.
A combinação dos blocos deslizantes de alumínio com o eixo linear de aço carbono garante um deslizamento silencioso. Além disso, as dimensões precisas do eixo circular e a retidão do trilho garantem alta precisão, repetibilidade e estabilidade do movimento.

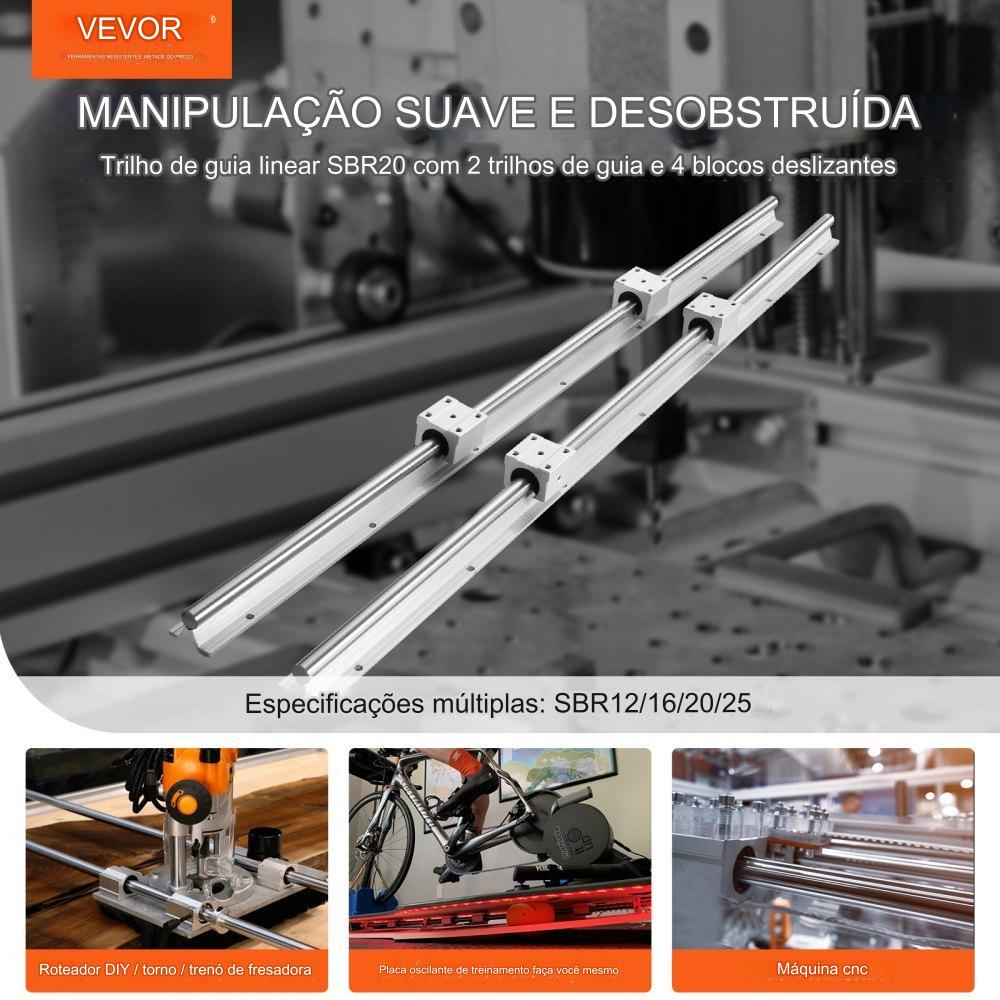

O conjunto de trilhos lineares SBR é versátil e adequado para uma ampla gama de aplicações, incluindo equipamentos de automação de alta carga e projetos de bricolagem, como tupia/fresadora/torno, impressoras 3D, gravadores a laser, máquinas CNC, placas de articulação de treinador, entre outros.
As informações técnicas do produto incluem o número do modelo do artigo (SBR20-C 1000L), o modelo do bloco deslizante (SBR20UU), o comprimento da guia (1000 mm), o diâmetro do eixo (Φ 20 mm) e as cargas dinâmicas e estáticas suportadas por bloco (882 N e 1370 N, respectivamente).

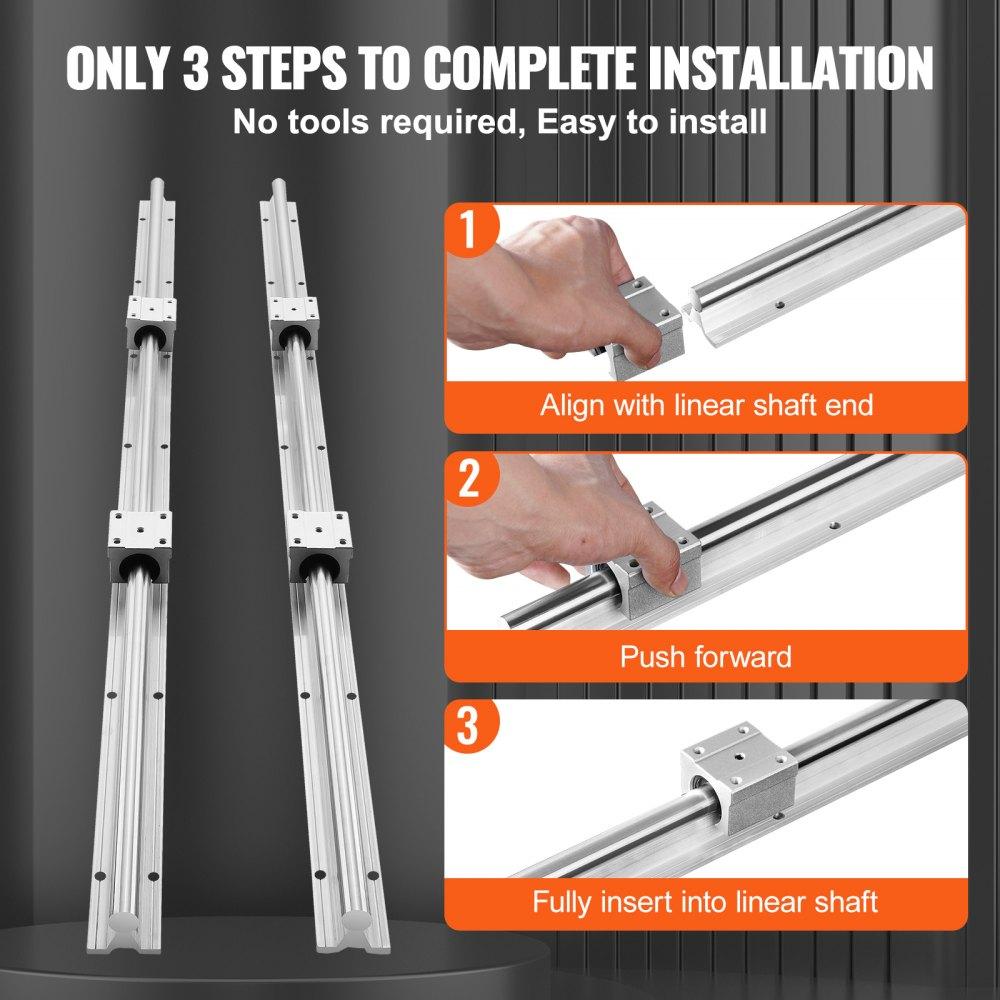

O material utilizado na fabricação é aço carbono e alumínio. Os furos de fixação na base de alumínio e no bloco deslizante são precisos, garantindo uma instalação fácil e conexões confiáveis.
O tamanho do bloco deslizante é de 50 x 48 x 39 mm, enquanto as dimensões do produto são 1000 x 90 x 36,3 mm. O tamanho da embalagem é de 1100 x 145 x 80 mm e o peso líquido do conjunto é de 7,9 kg.
O manual de instruções está disponível para download através de um link fornecido.
